Utilisez des dispositifs avertisseurs pour signaler la présence des réseaux enterrés


Dossier présenté par la société Intermas, experte en signalisation, détection et protection des réseaux souterrains.

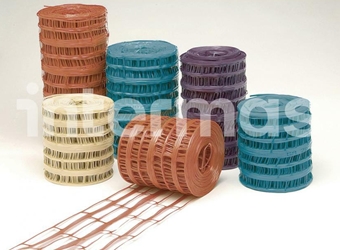

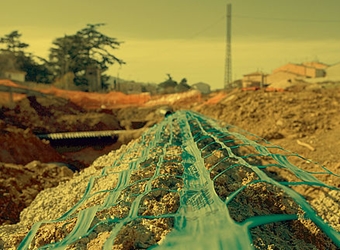

Grillage avertisseur
Dispositif avertisseur utilisé pour signaler la présence de tuyaux ou câbles enterrés. Conforme à la norme européenne NF EN 12613, ce grillage avertisseur résiste à l’eau, aux produits chimiques et aux micro-organismes. En cas d’excavation accidentelle, il avertit une fois dans la tranchée, et une fois dans le godet. Il est disponible en différents coloris suivant la nature des réseaux enterrés. Il peut être imprimé avec des textes spécifiques. Pour pose manuelle.
Parmi les exigences définies par la norme NF EN 12613 figurent notamment les propriétés du grillage : celui-ci doit s’allonger avant rupture, lorsqu’il est agrippé par le godet d’une pelle, afin qu’en apparaissent 20 cm minimum, signalant ainsi la présence de l’ouvrage enterré situé en dessous du grillage.





Grillage avertisseur détectable.
Dispositif avertisseur utilisé pour signaler la présence de tuyaux ou câbles enterrés avec unfil inox integré. C'est le signal électromagnétique géneré par le passage d'un courant électrique dans le fil inox qui sera détecté depuis la surface. Ce principe implique des connexions de surface pour brancher une alimentation électrique et une connexion entre tous les rouleaux en terre. Une version XL avec une largeur de bande de 3 cm.
Bénéfices : Application 2 en 1, en plus d'une signalisation visuelle, il permet d'être détectable (technoologies électromagnétique).
Caractéristiques : largeurs disponibles : 10cm, 20cm, 30 cm et 50cm (suivant conditions de mise en fabrication)
longueurs : 100m, 300m
GAD XL avec une bande centrale plus large (3 cm au lieu de 1 cm) * Suivant nos conditions de mise en fabrication.
couleurs: rouge, bleu, vert, jaune, marron, blanc, violet
La totalité de nos dispositifs avertisseurs détectables sont conforme à la norme NF EN 12613, de plus les familles standards 10 cm, 20 cm, 30cm et 50 cm dispose de la certification Afnor NF.

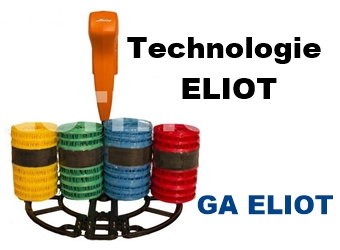

Grillage avertisseur équipé de la technologie ELIOT qui permet la détection précise et l'identification d'ouvrages enterrés localisé en-dessous
Un tag RFID (Radio Frequency Identification) est fixé sur un grillage avertisseur conforme à la norme NF EN 1263, rendant ce dispositif détectable et identifiable. La pose de ce produit "2 en 1" est identique à la mise en oeuvre d'un dispositif avertisseur traditionel.
Disponible en pose manuelle et mécanisée, le GA Eliot est offert en différents largeurs et longueurs.
Bénéfices : Ses fonctions essentielles sont:
- Une localisation simple et intuitive, qui ne demande aucune formation, avec une précision de l'ordre du cm jusqu'à 1,5 m de profondeur et avec un affichage instantanée des données sur l'écran IHM.
- Une identification simultanée de tous les Tags ELIOT situés dans la zone d'intervention en un seul passage, avec un temps de réponse équivalent au millième de seconde, ce qui évite toute conrfusion en cas de proximité des réseaux.
- Une intégration des informations stockées utilisant une association des coordonnées GPS de chaque point et intégrable dans n'importe quel SIG.


Lecteur de surface
Antenne de 68 cm de diamètre.
Ecran couleur à lisibilité parfaite même par forte luminosité.
Léger et maniable.
Localisation et identification précise de tous les ouvrages enterrés.
Décryptage de toutes les informations via deux champs d'écriture prédefinis.
Base de données embarquée qui permet d'intégrer des attributs complémentaires puis d'exporter l'ensemble des informations vers tout type de SIG (via port USB).



Mobile Eliot App (for Android)

Application Eliot mobile (pour smartphone Android) : Avec fonction NFC (Near Field). Permet la communication au contact avec le marqueur Eliot pour l'interroger ou pour le programmer (dans le cas d'un marqueur EMS, ou d’ un tag intégré aux tuyaux). Native sur les smartphones durcis Eliot. TÉLÉCHARGEZ L'APPLICATION
